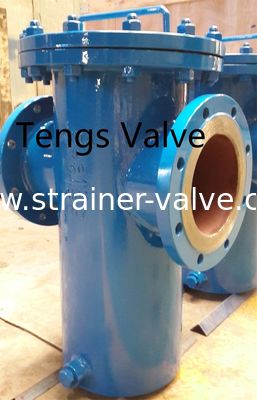

فلتر سلة بسيط مصنوع من الفولاذ الكربوني، نوع ملحوم، فلتر API، فلتر شفة

صورة كبيرة : فلتر سلة بسيط مصنوع من الفولاذ الكربوني، نوع ملحوم، فلتر API، فلتر شفة افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Tengs or OEM
إصدار الشهادات:	ISO, CE
رقم الموديل:	سلة

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	FOB, CNF, CIF
تفاصيل التغليف:	تعبئة تستحق البحر، تعبئة تستحق الهواء
وقت التسليم:	30 يوما
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على العرض:	200 مجموعة / شهر

مفصلة وصف المنتج

جسم:	A106، A515/516، 304SS، 316SS	سلة:	304SS، 316SS، DSS
شفة:	A105، F304، F316	ضغط:	150 رطل، 300 رطل، 600 رطل، PN10، PN16، PN25، PN40، PN64

سائل سلة سلة بسيطة المصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ ، فئة ANSI 150 600

توفر Tengs Valve سائلات سلة بسيطة مصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ ، مع جسد مصفح أو مصنع ، وأطراف مقطوعة إلى ANSI Class 150 ∼ 600 ، وغطاء سريع فتح اختياري.الأبعاد تتراوح من 2" إلى 36" (DN50 DN900)تتوفر شاشات الفولاذ المقاوم للصدأ في SS304 ، SS316 ، SS304L ، SS316L والفولاذ المقاوم للصدأ المزدوج (DSS) ، بحجم الشبكة من 20 إلى 400. مناسبة لخدمة المياه والغاز والنفط والبخار.تصميم مخصص وخدمة OEM متاحة.

المواصفات الخاصة بجهاز فحص السلة البسيطة المصنوعة

نوع الجهاز:سائل سلة سلة بسيط، جسد مصنوع / مصفح
نطاق الحجم:2"36" (DN50DN900)
تصنيف الضغط:فئة ANSI 150، 300، 600؛ PN10، PN16، PN25، PN40، PN64
الوسيط المناسب:المياه والغاز والنفط والبخار
مادة الجسم:WPB، A106، SS304، SS316, SS304L، SS316L
مواد الشاشة / السلة:الفولاذ المقاوم للصدأ (304SS، 316SS، DSS)
حجم الشبكة:20، 40، 60، 80، 100، 200، 400 شبكة أو ما يعادلها
نهاية الاتصال:BW، RF، RTJ
الغطاء:غطاء مغلق، غطاء مفتوح سريع متاح
التخصيص:تصميم مخصص وخدمة OEM

المعايير والبناء

بنية الجسم:النوع المصنوع أو النوع المطاوئ
الطرفين المزدوجات:فئة ANSI 150-600
وصلات النهاية:BW (Butt Weld) ، RF (Raised Face) ، RTJ (Ring Type Joint)
غطاء سريع الانفتاحمتاحة عند الطلب
تصميم مخصص و OEM:متاحة

Fabricated Simplex Basket Strainer - Carbon Steel and Stainless Steel

قائمة المواد الرئيسية

لا، لا، لا	اسم الجزء	المواد
01	الجسم	WPB، A106، SS304، SS316, SS304L، SS316L
02	الشاشة	SS304، SS316, SS304L، SS316L، DSS
03	غسيل	الجرافيت + الفولاذ المقاوم للصدأ (304SS، 316SS)
04	الغطاء	A105، A182-F304، A182-F304L، A182-F316, A182-F316L
05	السلك	A193 B7, A193 B8, A193 B8M
06	الجوز	A194 2H، A194 8، A194 8M
07	سدادة الصرف	A193 B7, A193 B8, A193 B8M

أبعاد فاكهة سلة السلة المصنوعة للطبقة 150 (ملم)

الـ NPS (في)	DN (ملم)	(ل)	ب	د	G	f	ك	Z-Ød	ج	هـ
نصف	15	203	13	89	35.1	1.6	60.3	أربعة عشر9	9.7	120
3/4	20	203	19	99	42.9	1.6	69.9	أربعة عشر9	10.4	120
1	25	203	25	108	50.8	1.6	79.3	أربعة عشر9	11.2	120
1-1/4	32	203	32	117	63.5	1.6	88.9	أربعة عشر9	12.7	130
1-1/2	40	203	38	127	73.2	1.6	98.6	أربعة عشر9	14.2	130
2	50	203	49	152	91.9	1.6	120.7	أربعة عشر1	15.8	150
2 1/2	65	216	62	178	104.6	1.6	139.7	أربعة عشر1	17.5	180
3	80	241	74	191	127	1.6	152.4	أربعة عشر1	19.1	200
4	100	292	100	229	157.2	1.6	190.5	ثمانية عشر1	23.9	240
6	150	406	150	279	215.9	1.6	241.3	8-22.2	25.4	370
8	200	495	201	343	269.7	1.6	298.5	8-22.2	28.4	480
10	250	622	252	406	323.9	1.6	362	12-25.4	30.2	520
12	300	699	303	483	381	1.6	431.8	12-25.4	31.8	580
14	350	787	334	533	412.8	1.6	476.2	12-28.6	35.1	620
16	400	864	385	597	469.9	1.6	539.8	16-28.6	36.6	750
18	450	978	436	635	533.4	1.6	577.9	16-31.8	39.6	780
20	500	978	487	699	584.2	1.6	635	20-31.8	42.9	-
24	600	1295	589	813	692.2	1.6	749.3	20-34.9	47.8	-

أبعاد فاكهة سلة السلة المصنوعة للطبقة 300 (ملم)

الـ NPS (في)	DN (ملم)	(ل)	ب	د	G	f	ك	Z-Ød	ج	هـ
1	25	203	25	124	50.8	1.6	88.9	أربعة عشر1	17.5	120
1-1/4	32	216	32	133	63.5	1.6	98.6	أربعة عشر1	19.1	130
1-1/2	40	229	38	155	73.2	1.6	114.3	4-222	20.6	130
2	50	267	49	165	91.9	1.6	127	ثمانية عشر1	22.4	150
2 1/2	65	292	62	191	104.6	1.6	149.2	8-22.2	25.4	180
3	80	318	74	210	127	1.6	168.3	8-22.2	28.4	200
4	100	356	100	254	157.2	1.6	200.2	8-22.2	31.8	240
6	150	445	150	318	215.9	1.6	269.8	12-22.2	36.6	370
8	200	533	201	381	269.7	1.6	330.2	12-25.4	41.1	480
10	250	622	252	445	323.9	1.6	387.4	16-28.6	47.8	520
12	300	711	303	521	381	1.6	450.9	16-31.8	50.8	580
14	350	838	334	584	412.8	1.6	514.4	20-31.8	53.8	620
16	400	864	385	648	469.9	1.6	571.5	20-34.9	57.2	750
18	450	978	436	711	533.4	1.6	628.7	24-34.9	60.5	780
20	500	1016	487	775	584.2	1.6	685.8	24-34.9	63.5	-
24	600	1346	589	914	692.2	1.6	812.8	24-41.3	69.9	-
