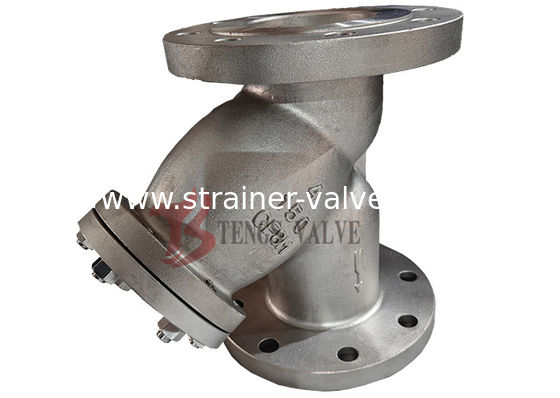

Ansi 150Lb Y Type Strainer A351 CF8M Stainless Steel SS316 Flanged Y Filters For Seawater

صورة كبيرة : افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	Tengs, OEM
إصدار الشهادات:	ISO, CE
رقم الموديل:	نوع Y

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	CNF, CIF, FOB
تفاصيل التغليف:	حافظة من الخشب الرقائقي مناسبة للبحر والهواء
وقت التسليم:	4 أسابيع
شروط الدفع:	/ تي تي، خطاب الاعتماد، ويسترن يونيون
القدرة على العرض:	200 مجموعة / شهر

اتصل

مفصلة وصف المنتج

مادة الجسم:	A351 CF8M / SS316	شاشة:	316 إس إس، 316 لتر
مش:	316SS، 316LSS	حجم الثقب المثقب:	1 مم، 2 مم، 3 مم، 4 مم، 5 مم
حجم الشبكة:	20 شبكة، 40 شبكة، 60 شبكة، 80 شبكة، 100 شبكة، 200 شبكة	نوع الغطاء:	غطاء انسحب، انسحب غطاء محرك السيارة
ينتهي الاتصال:	الترددات اللاسلكية ذات حواف	معايير الشبكة:	ANSI B16.5.0 تحديث

فلتر Y من الفولاذ المقاوم للصدأ ANSI 150LB A351 CF8M – 4 بوصة DN100، ذو شفة، لمياه البحر

توفر Tengs Valve فلاتر Y من الفولاذ المقاوم للصدأ ANSI 150LB CF8M لمياه البحر والوسائط المسببة للتآكل. يتميز هذا الفلتر Y مقاس 4 بوصات (DN100) بجسم من الفولاذ المقاوم للصدأ المصبوب CF8M (SS316)، وأطراف شفة RF/FF، وشبكة من الفولاذ المقاوم للصدأ. مصمم وفقًا لمعيار ASME B16.34 وتم اختباره وفقًا لمعيار API 598. متوافق مع NACE MR0175. تتوفر أحجام ومواد أخرى عند الطلب.

مواصفات فلتر Y من الفولاذ المقاوم للصدأ CF8M

الحجم: 4 بوصة (DN100)
تصنيف الضغط: ANSI Class 150, 150#
الوسط المناسب: الماء، مياه البحر، والوسائط المسببة للتآكل الأخرى
مادة الجسم: فولاذ مقاوم للصدأ مصبوب CF8M (SS316)
مادة الشبكة: فولاذ مقاوم للصدأ (316LSS, 316SS)
حجم الشبكة: 10، 20، 40، 60، 100 شبكة أو ما يعادلها
اتصال النهاية: شفة FF / RF
NACE MR0175: نعم
أحجام ومواد أخرى: متوفرة عند الطلب

معايير فلتر نمط Y

التصميم والتصنيع: ASME B16.34
الفحص والاختبار: API 598
أبعاد شفة النهاية: ANSI B16.5
أبعاد نهاية اللحام (BW): ASME B16.25
من وجه إلى وجه: ASME B16.10
تصنيف الضغط ودرجة الحرارة: ASME B16.34

قائمة الأجزاء الرئيسية ومواد فلتر Y

رقم.	اسم الجزء	المادة
1	الجسم	A351-CF8, A351-CF3, A351-CF8M, A351-CF3M
2	الشبكة	304SS, 316SS, 304LSS, 316LSS
3	الحشية	جرافيت + فولاذ مقاوم للصدأ (304SS, 316SS)
4	الغطاء	A182-F304, A182-F304L, A182-F316, A182-F316L
5	المسمار	A193 B8, A193 B8M
6	الصمولة	A194 8, A194 8M
7	سدادة التصريف	A193 B8, A193 B8M

أبعاد فلتر نمط Y: Class 150 (مم)

NPS (بوصة)	DN (مم)	L		B	D	G	f	K	Z-Ød	C	A	Q
NPS (بوصة)	DN (مم)	RF	BW	B	D	G	f	K	Z-Ød	C	A	Q
1/2	15	108	-	13	89	35.1	1.6	60.3	4-15.9	9.7	-	حسب متطلبات العميل
3/4	20	117	-	19	99	42.9	1.6	69.9	4-15.9	10.4	-
1	25	127	127	25	108	50.8	1.6	79.3	4-15.9	11.2	35
1-1/4	32	140	140	32	117	63.5	1.6	88.9	4-15.9	12.7	45
1-1/2	40	165	165	38	127	73.2	1.6	98.6	4-15.9	14.2	52
2	50	203	203	49	152	91.9	1.6	120.7	4-19.1	15.8	63
2 1/2	65	216	216	62	178	104.6	1.6	139.7	4-19.1	17.5	75
3	80	241	241	74	191	127	1.6	152.4	4-19.1	19.1	91
4	100	292	292	100	229	157.2	1.6	190.5	8-19.1	23.9	117
6	150	406	356	150	279	215.9	1.6	241.3	8-22.2	25.4	172
8	200	495	495	201	343	269.7	1.6	298.5	8-22.2	28.4	223
10	250	622	622	252	406	323.9	1.6	362	12-25.4	30.2	278
12	300	699	699	303	483	381	1.6	431.8	12-25.4	31.8	329
14	350	787	787	334	533	412.8	1.6	476.2	12-28.6	35.1	362
16	400	864	864	385	597	469.9	1.6	539.8	16-28.6	36.6	413
18	450	978	978	436	635	533.4	1.6	577.9	16-31.8	39.6	464
20	500	978	978	487	699	584.2	1.6	635	20-31.8	42.9	516
24	600	1295	1295	589	813	692.2	1.6	749.3	20-34.9	47.8	619
26	650	1295	1295	633	870	749.3	1.6	806.5	24-34.9	68.3	670
28	700	1448	1448	684	927	800.1	1.6	863.6	28-34.9	71.4	721
30	750	1524	1524	735	984	857.3	1.6	914.4	28-34.9	74.7	772
36	900	1965	1965	874	1168	1022.4	1.6	1085.9	32-41.3	90.4	927
