فلتر سلة ذو شفة ANSI 900LB RF - جسم A216-WCB، شبكة SS316، غطاء بمسامير
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| مادة: | الصب، A216-WCB | ضغط: | الضغط العالي 900 رطل |
|---|---|---|---|
| وسائط: | الماء والنفط والغاز | قياسي أو غير قياسي: | معيار |
| درجة حرارة الوسائط: | درجة الحرارة العادية | اتصال: | شفة، الترددات اللاسلكية |
| معيار: | أنسي | شاشة: | الفولاذ المقاوم للصدأ 316 |

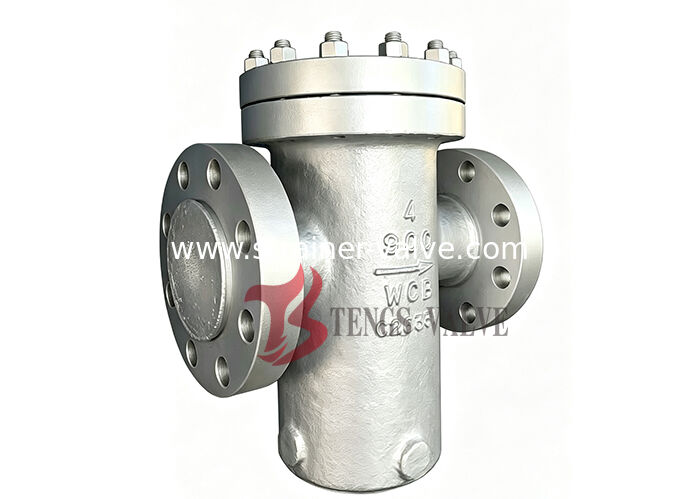

فلتر سلة ANSI 900LB ذو شفة RF - جسم A216-WCB، شبكة SS316، غطاء بمسامير
توفر Tengs Valve فلاتر سلة ANSI Class 900LB ذات شفة RF مع جسم فولاذ كربوني A216-WCB، وشبكة من الفولاذ المقاوم للصدأ SS316، وغطاء بمسامير. تم تصميم فلتر السلة البسيط عالي الضغط هذا لخطوط أنابيب النفط والغاز والبتروكيماويات وتوليد الطاقة حيث يلزم تصنيف ضغط Class 900. تسمح الوصلة ذات الشفة RF والغطاء بمسامير بإزالة الشبكة بسرعة للتنظيف والصيانة دون فصل خط الأنابيب. تتراوح الأحجام من 2 بوصة إلى 24 بوصة (DN50–DN600). مناسب لخدمة الماء والغاز والنفط والبخار. أحجام ومواد أخرى متوفرة عند الطلب.
مواصفات فلتر سلة ANSI 900LB
- نوع المنتج: فلتر سلة، فلتر سلة بسيط
- نطاق الحجم: 2 بوصة–24 بوصة (DN50–DN600)
- تصنيف الضغط: ANSI Class 900LB، 900#
- مادة الجسم: فولاذ كربوني A216-WCB
- مادة الشبكة: فولاذ مقاوم للصدأ SS316
- حجم الشبكة: 20، 40، 60، 80، 100، 200، 400 شبكة أو ما يعادلها
- وصلة النهاية: شفة RF (وجه مرتفع)
- نوع الغطاء: غطاء بمسامير
- الوسط المناسب: ماء، غاز، نفط، بخار
- التخصيص: أحجام ومواد أخرى متوفرة عند الطلب
قائمة الأجزاء والمواد الرئيسية
| رقم. | اسم الجزء | المادة |
|---|---|---|
| 01 | الجسم | ASTM A216-WCB |
| 02 | الشبكة | SS316 |
| 03 | الغطاء | ASTM A216-WCB |
| 04 | مسمار الغطاء | A193 B7 |
| 05 | صمولة الغطاء | A194 2H |
| 06 | حشية | جرافيت + SS316 |
| 07 | سدادة التصريف | A193 B7 |
أبعاد الشفة النموذجية للفئة 900 (مم)
تُظهر أبعاد الشفة النموذجية كمرجع فقط. يجب تأكيد أبعاد الوجه إلى الوجه (L) وبيانات الشفة النهائية معنا قبل الطلب.
| NPS (بوصة) | DN (مم) | D (قطر الشفة الخارجي) | K (دائرة المسامير) | Z-Ød (فتحات المسامير) | C (سمك الشفة) |
|---|---|---|---|---|---|
| 2 | 50 | 216 | 165.1 | 8-25.4 | 38.1 |
| 3 | 80 | 241 | 190.5 | 8-25.4 | 38.1 |
| 4 | 100 | 292 | 235 | 8-31.8 | 44.5 |
| 6 | 150 | 381 | 317.5 | 12-31.8 | 55.6 |
| 8 | 200 | 470 | 393.7 | 12-38.1 | 63.5 |
| 10 | 250 | 546 | 469.9 | 16-38.1 | 69.9 |
| 12 | 300 | 610 | 533.4 | 20-38.1 | 79.2 |
| 14 | 350 | 641 | 558.8 | 20-41.3 | 85.9 |
| 16 | 400 | 705 | 616 | 20-44.5 | 88.9 |
| 18 | 450 | 787 | 685.8 | 20-50.8 | 101.6 |
| 20 | 500 | 857 | 749.3 | 20-54 | 108 |
| 24 | 600 | 1041 | 901.7 | 20-66.7 | 139.7 |
أبعاد الوجه إلى الوجه (L) والرسومات البعدية الكاملة متاحة عند الطلب. يرجى التأكيد معنا قبل الطلب.
لماذا تختار فلتر سلة ANSI 900LB؟
تعمل خطوط أنابيب Class 900 بضغط أعلى من أنظمة Class 150 أو 300 أو 600، لذلك يجب تصميم جسم الفلتر وغطائه ومساميره وفقًا لذلك. يستخدم فلتر السلة ANSI 900LB هذا جسمًا وغطاءً من الفولاذ الكربوني A216-WCB، ومسامير A193 B7 / A194 2H، وشبكة SS316 للترشيح الموثوق به تحت ضغط عالٍ. يسمح تصميم الغطاء بمسامير بإزالة الشبكة للتنظيف دون قطع أو فصل خط الأنابيب الرئيسي، مما يقلل من وقت تعطل الصيانة. بالنسبة لخدمة Class 900، فإن شفة RF قياسية؛ يمكن توفير RTJ عند الطلب لمتطلبات إحكام الضغط الأعلى. تشمل التطبيقات النموذجية خطوط نقل النفط والغاز عالية الضغط، وخطوط عمليات البتروكيماويات، وأنظمة محطات الطاقة عالية الضغط.
التطبيقات
- خطوط نقل النفط والغاز عالية الضغط
- خطوط عمليات البتروكيماويات والمصافي
- أنظمة محطات الطاقة عالية الضغط
- خطوط البخار عالية الضغط
- أنظمة حقن المياه
- حماية المضخات والصمامات والمقاييس
أحجام ومواد وأحجام شبكات أخرى متوفرة عند الطلب. لمزيد من المعلومات حول فلاتر السلة ANSI 900LB، يرجى الاتصال بنا.
